Гироскопы на фотонных интегральных схемах: Революция в миниатюризации, точности и надежности

Введение: Эволюция гироскопических технологий

Гироскопы, фундаментальные сенсоры, способные измерять угловую скорость и ориентацию, играют критическую роль в широком спектре приложений, простирающихся от аэрокосмической навигации до потребительской электроники. На протяжении десятилетий гироскопические технологии претерпели значительную эволюцию, от классических механических гироскопов до волоконно-оптических гироскопов (FOG) и микроэлектромеханических систем (MEMS). Однако каждое из этих решений имеет свои ограничения, будь то размер, энергопотребление, стоимость или точность. Появление гироскопов на фотонных интегральных схемах (PIC) знаменует собой прорывной шаг вперед, предлагая беспрецедентный уровень миниатюризации, энергоэффективности и потенциальной точности, открывая новые горизонты для применения в самых разнообразных областях.

- 1. Основы гироскопии и принцип работы PIC-гироскопов
  1.1. Принцип работы гироскопа: Эффект Саньяка

В основе работы большинства современных гироскопов, включая PIC-гироскопы, лежит эффект Саньяка. Этот эффект описывает изменение времени прохождения света в замкнутом контуре, вращающемся относительно инерциальной системы отсчета. Свет, распространяющийся в направлении вращения, проходит большее расстояние, чем свет, распространяющийся против вращения, что приводит к разнице во времени прохождения и, следовательно, к сдвигу фаз между двумя лучами. Этот сдвиг фаз пропорционален угловой скорости вращения и является мерой, используемой для определения ориентации.

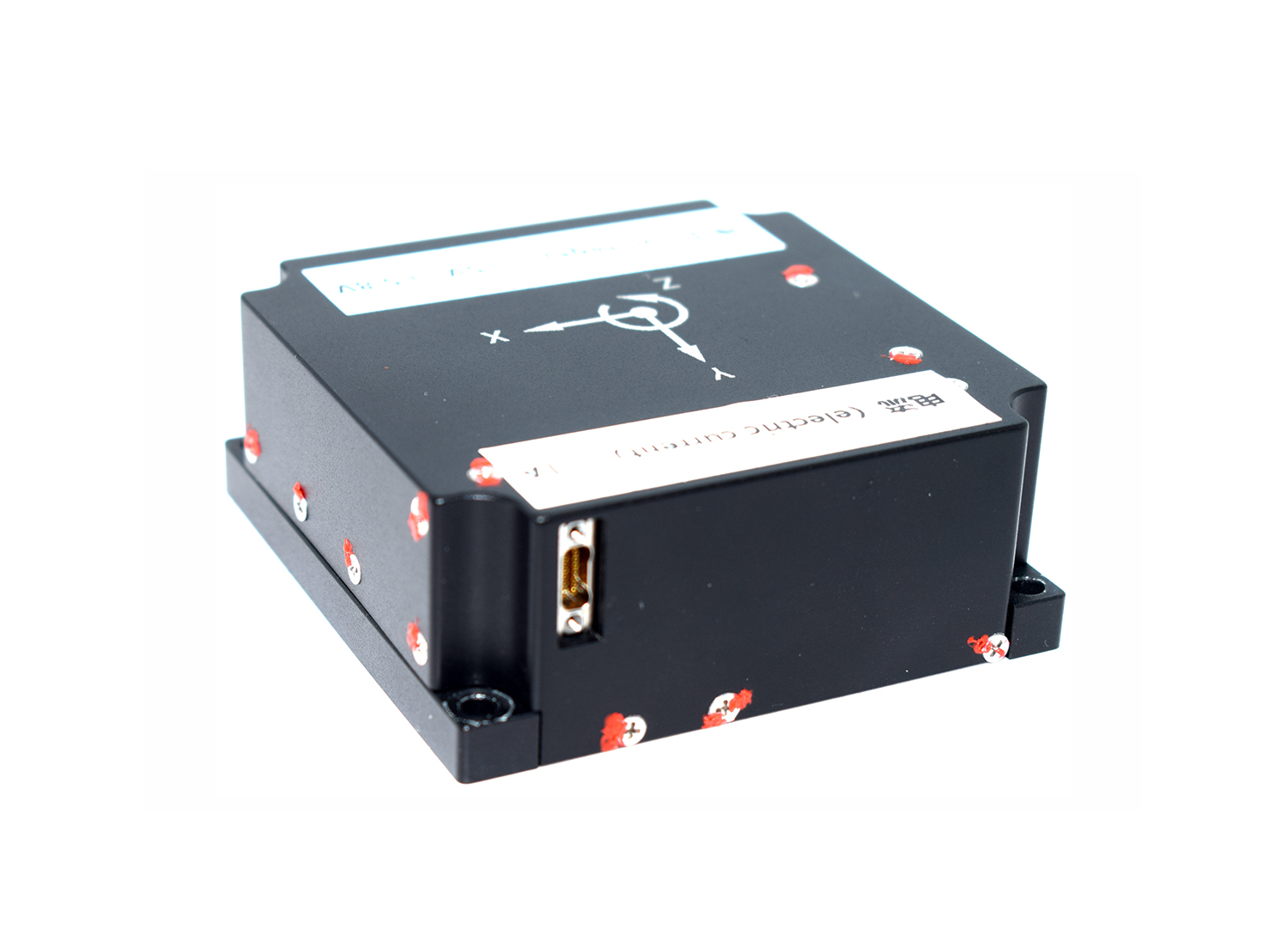

1.2. PIC-гироскоп: Оптический контур на чипе

В отличие от традиционных гироскопов, использующих вращающиеся механические компоненты или длинные оптические волокна, PIC-гироскопы реализуют оптический контур на крошечном кремниевом чипе. Световой луч делится на два, которые затем направляются в противоположных направлениях по оптическим волноводам, образующим замкнутый контур. Эффект Саньяка создает разницу фаз между двумя лучами, которая измеряется с помощью интерферометра и фотодетекторов. Величина этой разницы фаз пропорциональна угловой скорости вращения.
1.3. Компоненты PIC-гироскопа

Типичный PIC-гироскоп включает в себя следующие основные компоненты: Источник света (лазер): Обеспечивает когерентный свет для измерения угловой скорости.

Разветвитель луча: Разделяет лазерный луч на два луча, распространяющихся в противоположных направлениях.

Оптические волноводы: Направляют световые лучи по замкнутому контуру на чипе.

Объединитель луча: Объединяет два световых луча после прохождения по контуру.

Интерферометр: Измеряет разницу фаз между двумя лучами.

Фотодетекторы: Преобразуют оптический сигнал в электрический, который используется для определения угловой скорости.
1.4. Материалы и технологии производства

Для изготовления PIC-гироскопов используются различные материалы, включая кремний (Si), нитрид кремния (SiN) и фосфид индия (InP). Технологии производства включают фотолитографию, травление и другие процессы, используемые в микроэлектронике. Выбор материала и технологии производства зависит от требуемых характеристик гироскопа, таких как длина волны света, точность и энергопотребление.
2. Преимущества PIC-гироскопов над традиционными технологиями
2.1. Миниатюризация: Компактность и портативность

Одним из самых существенных преимуществ PIC-гироскопов является их крошечный размер. Использование технологий микроэлектроники позволяет создавать гироскопы, занимающие гораздо меньше места, чем традиционные механические или FOG-гироскопы. Это делает их идеальными для использования в портативных устройствах, дронах, роботах и других приложениях, где размер является критическим фактором. Миниатюризация не только позволяет уменьшить размер конечного продукта, но и снижает его вес, что особенно важно в авиационной и космической технике.
2.2. Низкое энергопотребление: Энергоэффективность и долговечность

PIC-гироскопы потребляют значительно меньше энергии, чем другие типы гироскопов, что обусловлено отсутствием движущихся частей и высокой эффективностью использования света. Это позволяет увеличить время работы от батареи в портативных устройствах и снизить энергозатраты в промышленных применениях. Низкое энергопотребление также снижает тепловыделение, что может быть критически важно в чувствительных к температуре приложениях.
2.3. Высокая надежность: Устойчивость к внешним воздействиям

PIC-гироскопы, не имеющие движущихся частей, обладают повышенной надежностью и устойчивостью к вибрации, ударам и другим внешним воздействиям. Это делает их пригодными для использования в экстремальных условиях, таких как автомобильная и аэрокосмическая промышленность, где надежность является критическим требованием. Отсутствие механического износа также увеличивает срок службы PIC-гироскопов, снижая затраты на обслуживание и замену.
2.4. Интеграция: Совместимость с другими компонентами

PIC-гироскопы легко интегрируются с другими электронными компонентами на одном чипе, что упрощает разработку компактных и многофункциональных систем. Это позволяет создавать сложные навигационные и управляющие системы с меньшим количеством компонентов и меньшими габаритами. Интеграция также снижает стоимость производства и упрощает процесс сборки.
2.5. Массовое производство: Экономическая эффективность

Технология производства PIC основана на зрелых процессах микроэлектроники, что позволяет производить гироскопы в больших объемах и по низкой цене. Это делает PIC-гироскопы доступными для широкого спектра применений, от потребительской электроники до промышленной автоматизации. Массовое производство также позволяет снизить вариации характеристик гироскопов, обеспечивая более стабильную и предсказуемую работу.
2.6. Потенциал для высокой точности: Новые горизонты навигации

Несмотря на то, что технология PIC-гироскопов все еще находится в стадии развития, она обладает огромным потенциалом для достижения высокой точности измерений. Улучшенный контроль над оптическими параметрами, возможность применения сложных алгоритмов обработки сигнала и использование передовых материалов могут позволить PIC-гироскопам превзойти по точности традиционные гироскопы. Высокая точность открывает новые возможности для навигации и управления в различных областях, таких как автономные динамические системы, аэрокосмическая промышленность и медицинская робототехника.
3. Области применения PIC-гироскопов

PIC-гироскопы открывают новые возможности в широком спектре областей, где требуется точное измерение угловой скорости и ориентации.
3.1. Смартфоны и планшеты:
Улучшенная стабилизация изображения, точное определение ориентации, дополненная реальность (AR) и виртуальная реальность (VR).
Носимые устройства: Фитнес-трекеры, умные часы, системы мониторинга здоровья с улучшенными возможностями отслеживания движения и активности.
Игровые контроллеры: Более точное управление движением в играх и виртуальной реальности.
3.2. Робототехника

Автономные роботы: Навигация, SLAM (Simultaneous Localization and Mapping), управление движением.
Промышленные роботы: Точное управление манипулятором, автоматизация процессов сборки и сварки.
Медицинские роботы: Хирургическая робототехника, микророботы для диагностики и лечения.
3.3. Автономные динамические системы

Дроны: Стабилизация полета, навигация, автоматическая посадка, обход препятствий.

Беспилотные автомобили: Навигация, определение местоположения, управление движением, системы помощи водителю (ADAS).
Подводные аппараты: Навигация под водой, картирование морского дна, исследования океана.
3.4. Аэрокосмическая промышленность

Системы навигации: Точное определение ориентации и местоположения, стабилизация платформы.
Малые спутники: Управление ориентацией, стабилизация, навигация.
Системы управления полетом: Автоматическое управление полетом, стабилизация, предотвращение аварийных ситуаций.
3.5. Медицинское оборудование

Хирургические инструменты: минимально инвазивная хирургия, точное управление инструментом.
Системы навигации: Навигация в ходе операций, определение местоположения опухолей.
Протезирование: Управление протезами конечностей с высокой точностью и чувствительностью.
4. Вызовы и перспективы развития PIC-гироскопов

Несмотря на значительные преимущества, PIC-гироскопы сталкиваются с рядом вызовов, которые необходимо преодолеть для их широкого распространения.
4.1. Чувствительность к температуре

Характеристики PIC-гироскопов могут быть чувствительны к изменениям температуры, что может влиять на точность измерений. Разрабатываются методы компенсации температурного дрейфа, такие как использование термостабилизации, калибровка и применение алгоритмов обработки сигнала.
4.2. Дрейф

Как и другие гироскопы, PIC-гироскопы подвержены дрейфу (постепенному изменению показаний). Разрабатываются методы минимизации дрейфа, такие как использование стабильных источников света, улучшение конструкции оптического контура и применение алгоритмов фильтрации и компенсации.
4.3. Оптимизация конструкции

Дальнейшее улучшение конструкции PIC-гироскопов, например, увеличение длины оптического пути и снижение потерь света в волноводах, позволит повысить их чувствительность и точность. Разрабатываются новые материалы и технологии производства для достижения этих целей.
4.4. Улучшение обработки сигнала

Применение сложных алгоритмов обработки сигнала, таких как фильтр Калмана, может улучшить точность и надежность PIC-
5. Заключение: Будущее за гироскопами на фотонных интегральных схемах

Гироскопы на фотонных интегральных схемах представляют собой прорывную технологию, обладающую значительным потенциалом для революции в области гироскопии. Их миниатюрность, энергоэффективность, надежность, интеграция и потенциал для высокой точности делают их идеальными для широкого спектра приложений, от потребительской электроники до аэрокосмической промышленности.

Несмотря на существующие вызовы, активные исследования и разработки в этой области позволяют постоянно улучшать характеристики PIC-гироскопов и расширять их область применения. Можно с уверенностью сказать, что будущее гироскопии – за технологиями, основанными на фотонных интегральных схемах. PIC-гироскопы откроют новые возможности для создания более компактных, эффективных и интеллектуальных систем управления, навигации и сенсорики, изменяя наш мир к лучшему.
