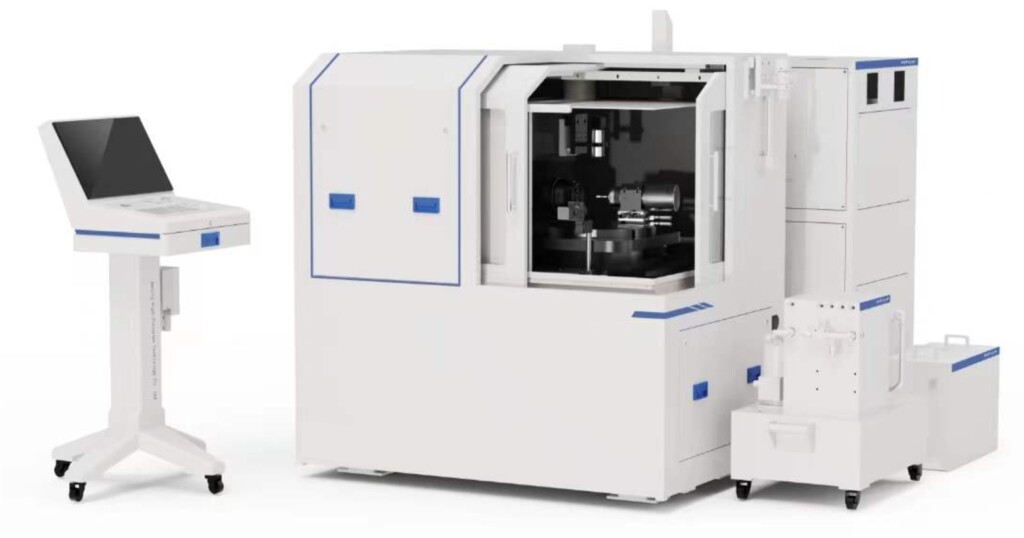

Сверхточный шлифовальный станок с ЧПУ LCM-100A

Назначение и краткое описание:

Станок предназначен для сверхточного шлифования хрупких и твердых материалов, а также оптических линз, форм из вольфрамовой стали для литья под давлением, форм из стекла, штифтов и втулок. Он позволяет обрабатывать заготовки размером до 100 мм, с достижением шероховатости Ra <15 нм и погрешности формы рабочих поверхностей PV <0,3 мкм. Имеется возможность обработки оптических деталей с цилиндрическими, сферическими, коническими поверхностями, с асферическими поверхностями высокой крутизны, с поверхностями произвольной формы и др., а также возможна обработка деталей из таких материалов, как вольфрамовая сталь, оптическое стекло, кварц, керамика и др.

Особенности LCM-100A:

• Сверхточный аэростатический шпиндель (рабочая ось);
• Сверхточный гидростатический поворотный стол (ось В);
• Сверхточные гидростатические направляющие (оси X, Z);
• Высокоскоростные оси шлифовального инструмента на пневматических подшипниках (шпиндели кругов);
• На осях X/Z установлены гидростатические направляющие, которые приводятся в движение линейными двигателями с полным замкнутым контуром управления;
• Программируемый контроллер PMAC;
• Два комплекта ПЗМ-матриц для оптического контроля;
• Оперативная система регулировки динамического баланса;
• Самовыравнивающаяся система виброизоляции воздушного поплавка;
• Система очистки сжатого воздуха;
• Сервогидравлическая система постоянного давления.

Основные технические характеристики LCM-100A
