Фокометры

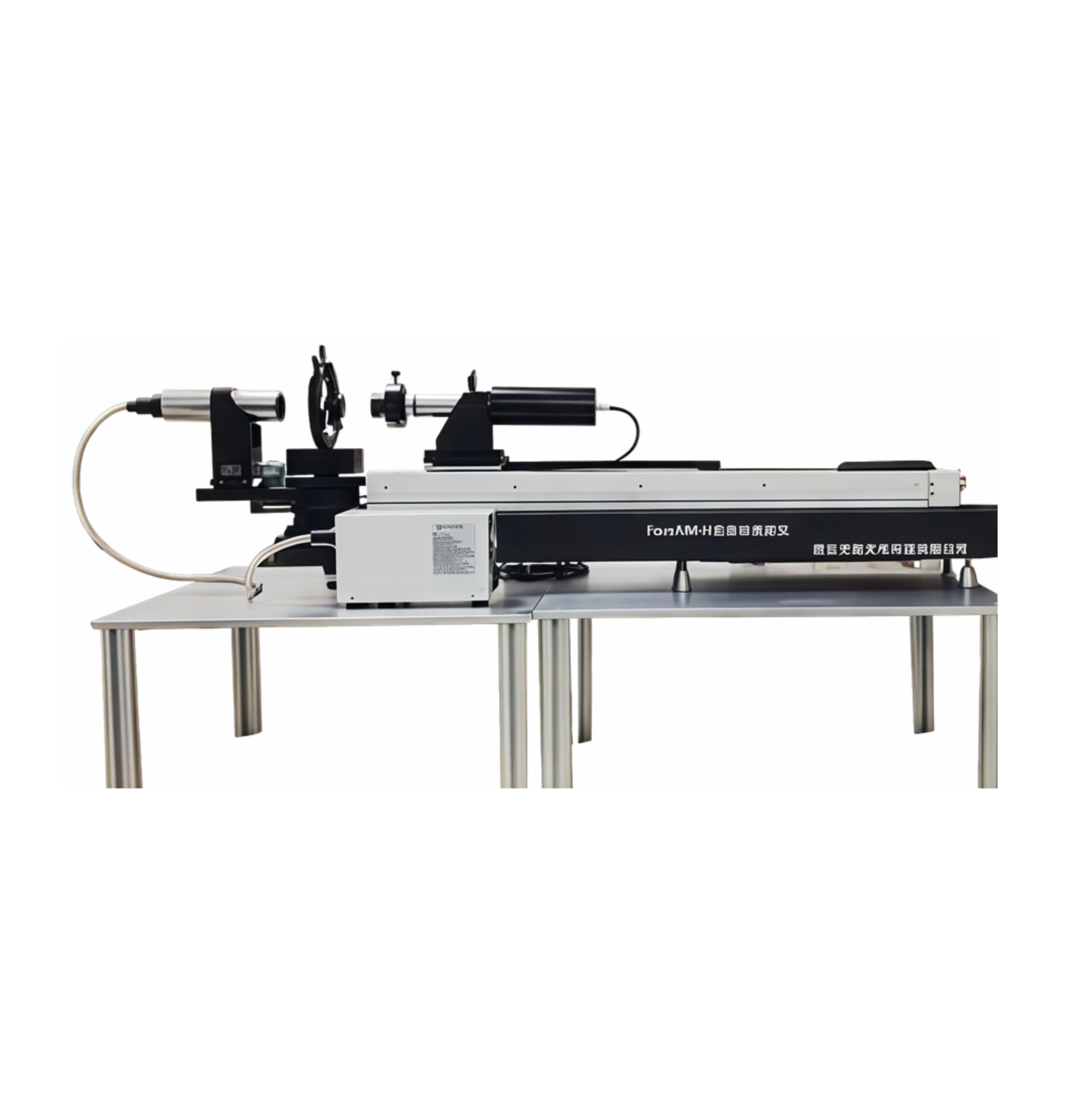

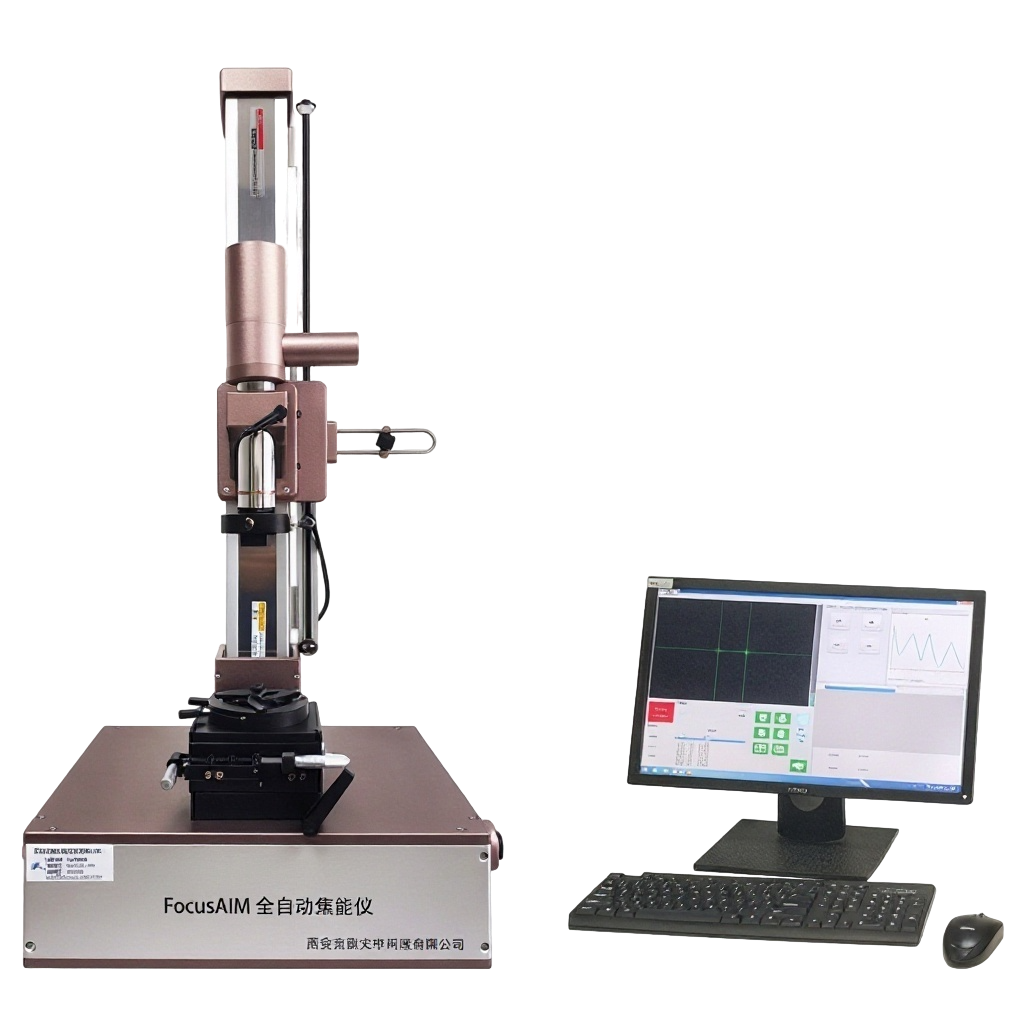

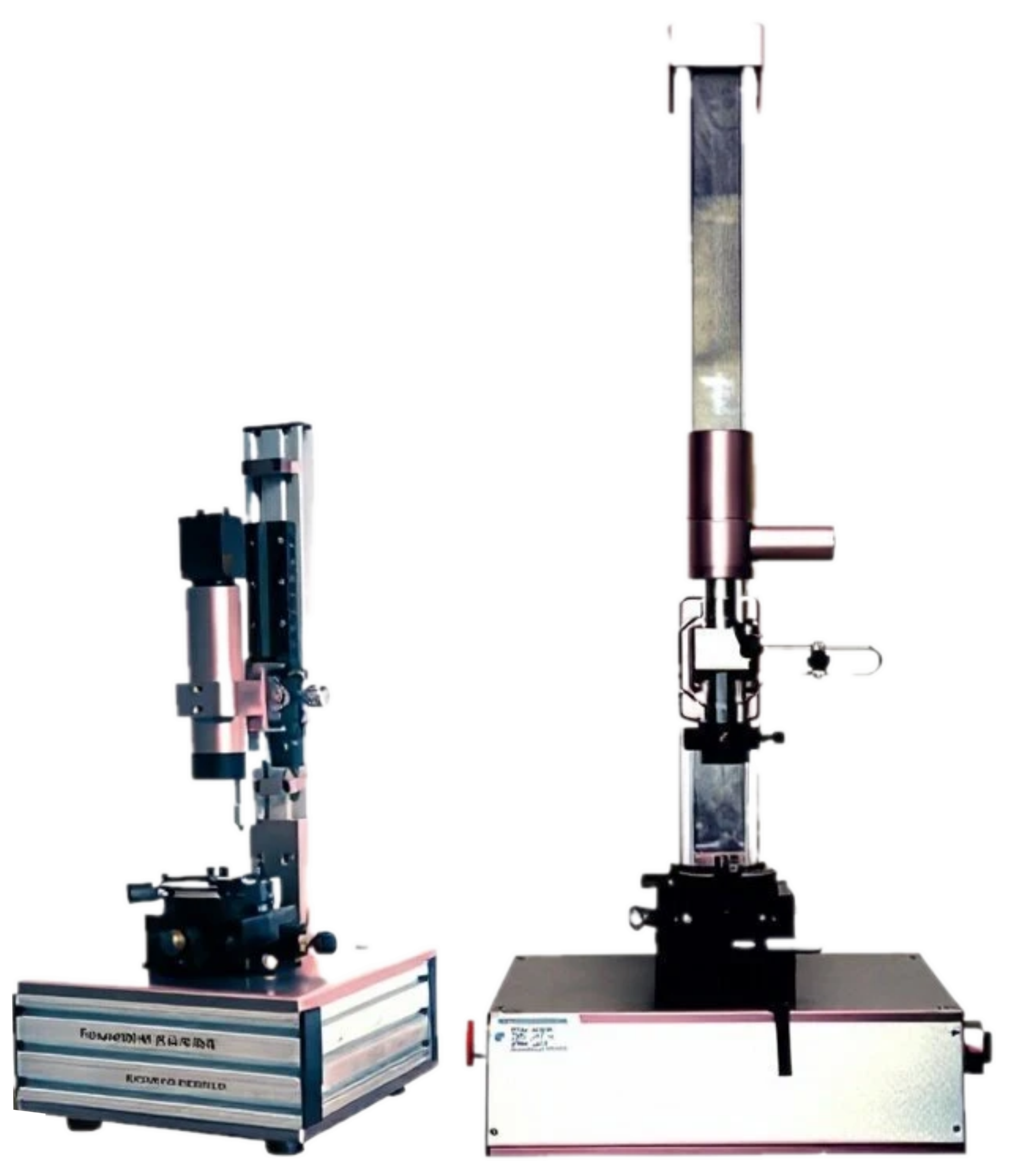

Фокометр — это контрольно-измерительный оптико-механический прибор, предназначенный для измерения фокусного расстояния линзы или оптической системы. Также он может использоваться для косвенного измерения радиуса кривизны вогнутых и выпуклых поверхностей сферических объектов путём измерения стрелы прогиба. Фокометры различаются по степени автоматизации, а также могут быть развёрнуты как по горизонтальной, так и по вертикальной оси. Некоторые модели фокометров оснащены поворотным оптическим трактом.

В состав фокометра обычно входят: источник света, конденсор, коллиматор (объектив с щелевой диафрагмой в передней фокальной плоскости), непрозрачный экран с двумя параллельными щелями, контролируемый оптический элемент, вспомогательный объектив, фотоприёмники, а также блоки обработки информации и индикации.
Принцип работы фокометра можно описать так:
1. Коллиматор формирует широкий параллельный пучок света.
2. Щели в непрозрачном экране вырезают из этого пучка два узких параллельных луча.
3. Эти лучи проходят через контролируемую оптическую систему и сходятся в её фокальной плоскости.
4. За фокальной плоскостью расположен фотоприёмник, который «ловит» следы этих узких пучков.
5. В момент, когда фотоприёмник пересекает следы пучков, блок обработки информации фиксирует отсчёт с датчика перемещения.
6. Зная расстояние между фотоприёмниками и щелями диафрагмы, прибор вычисляет фокусное расстояние.

Фокометры широко используются в оптическом производстве и контроле качества. Они незаменимы при изготовлении и проверке объективов и других оптических элементов. С их помощью контролируют такие параметры, как эффективное и заднее фокусное расстояние, параллельность поверхностей, эксцентриситет. Современные модели фокометров оснащены компьютерным управлением и программным обеспечением для автоматизации измерений.
