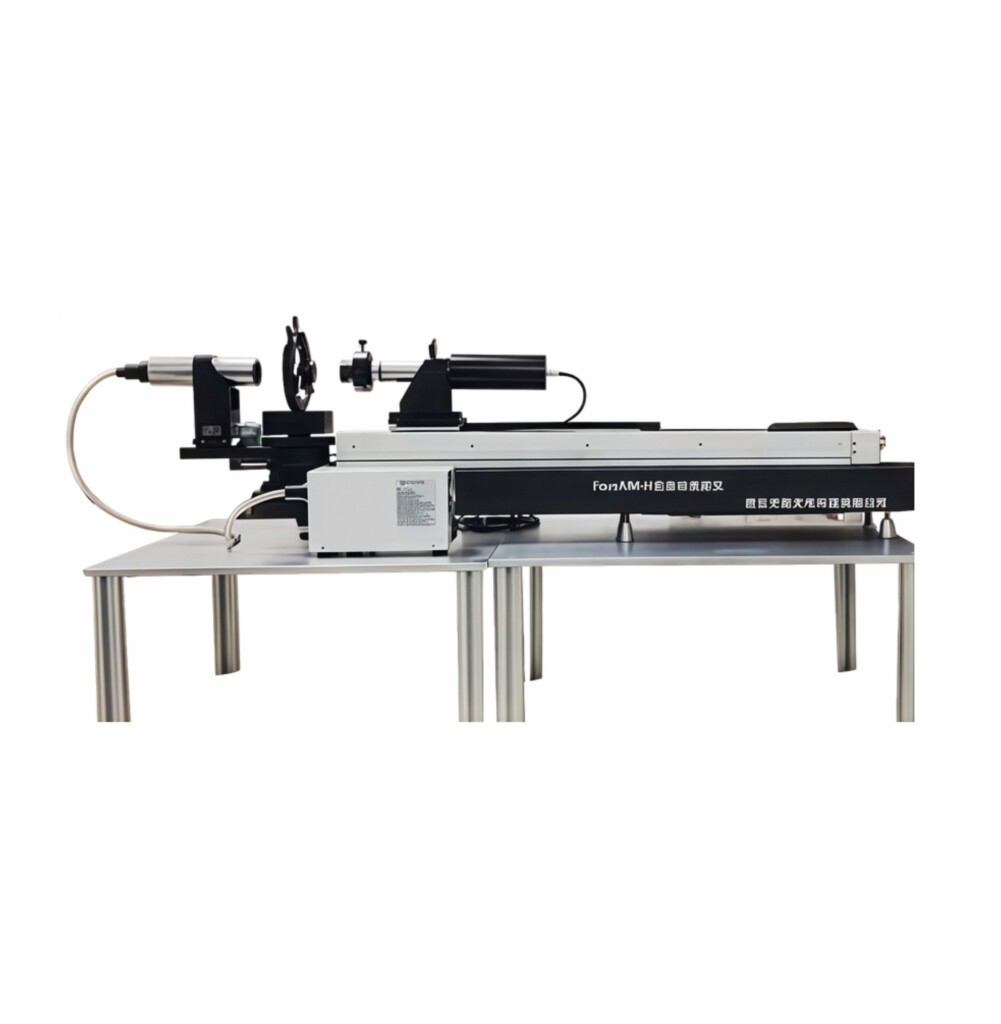

Серия фокометров FocusAlM-H
- Описание
- Спецификации
- Скачать документацию
На горизонтальном фокометре серии FocusAlM-H возможно измерять EFL, RC, BFL и осевую MTF оптических элементов и групп линз. Наиболее важной особенностью данного прибора является то, что он может выполнять проверку параметров оптических элементов с поворотным оптическим трактом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | FocusAIM-H500 | FocusAIM-H1000 | FocusAIM-H2000 | ||
| Направление оптической оси | Горизонтальное, поддержка поворотной оптической оси | ||||
| Эффективное фокусное расстояние (EFL) | Диапазон измерений | ±3 – ±500 мм | ±3 – ±1000 мм | ±3 – ±2000 мм | |
| Повторяемость | 0,03% - 0,2% | ||||
| Точность | 0,1% - 0,3% (3 – 25 мм) | ||||
| 0,03% - 0,1% (25 – 500 мм) | |||||
| NA | 0,1% - 0,3% (500 – 1000 мм) | ||||
| Заднее фокусное расстояние (BFL)
Радиус кривизны (RC) |
Повторяемость | 0,02% - 0,2% | |||
| Точность | 0,05% - 0,3% | ||||
| Диапазон измерений | ±3 – ±500 мм | ||||
| Параллельность | Точность | 1" | |||
| Максимальный размер образца | 80 мм | ||||
| MTF вдоль оси | Размер образца | до 30 мм | |||
| EFL образца | 10 – 80 мм | ||||
| Повторяемость | 0,02 | ||||
| Погрешность | ±0,05 | ||||
| Освещение | Холодный свет на 546,1нм / LED | ||||
| Габаритные размеры | 1350 × 300 × 460 мм | ||||
