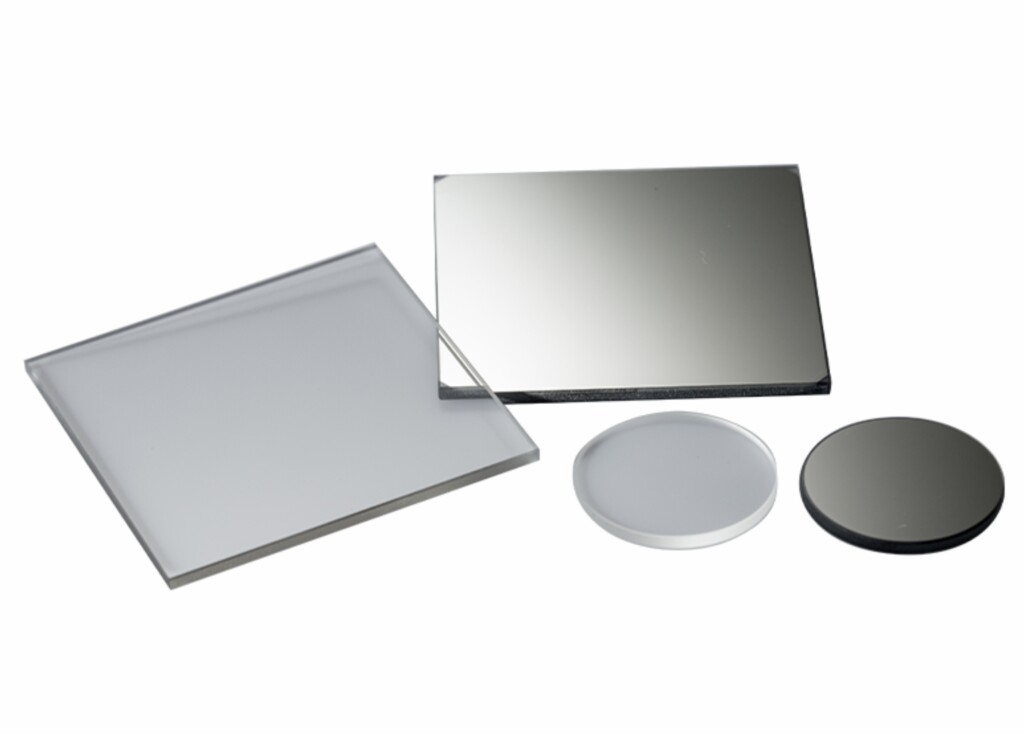

Отражающие нейтральные фильтры GCC-3010
- Описание
- Спецификации
- Скачать документацию

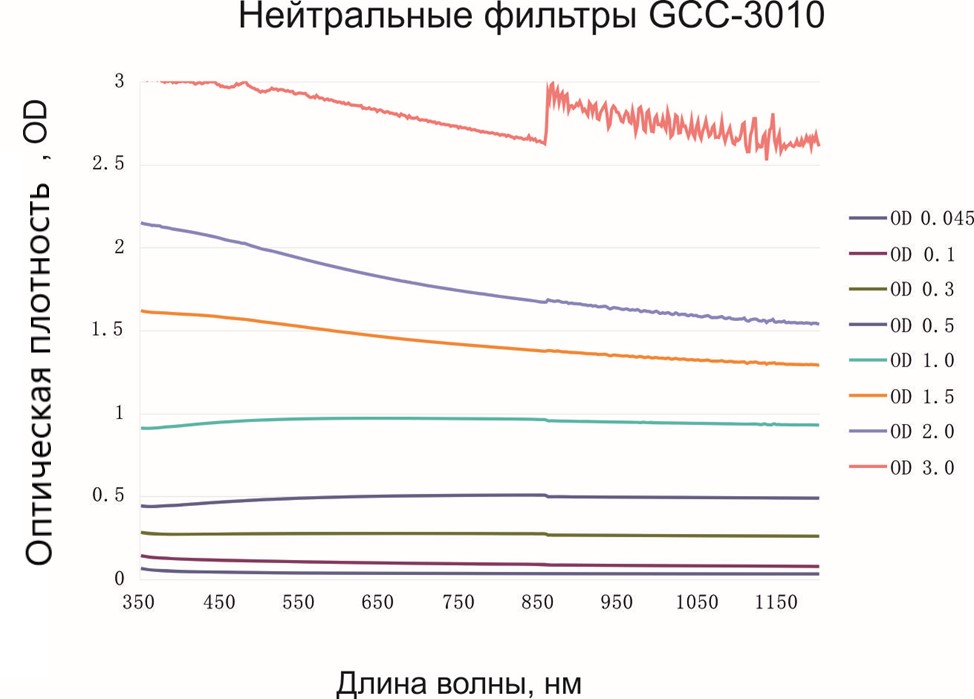

Металлические покрытия на одной стороне фильтра обеспечивают почти постоянный коэффициент пропускания светового потока в видимом и ближнем инфракрасном диапазонах длин волн. Нейтральные фильтры спектрально нейтральны в диапазоне от 400 нм до 1200 нм. На подложку из стекла BК7 наносятся различные пленки с нейтральной оптической плотностью (OD), 0.1, 0.3, 0.5, 1.0, 2.0, 3.0 и т.д.
Мы не рекомендуем этот тип покрытия для использования с лазерами высокой мощности из-за абсорбционных свойств металлических материалов.
Особенности:
• Материал подложки: стекло оптическое H-K9L;
• Допуск на размер: +0/-0,2 мм;
• Толщина: 2±0,1 мм;
• Параллельность: <3';
• Плоскостность: λ;
• Качество поверхности: 60-40;
• Световая апертура: 90%.
Спецификация
| Номер | Размеры, мм | Оптическая плотность (OD) | Коэффициент пропускания |
| GCC-301001 | Ø25,4 | 0,045 | 90% |
| GCC-301011 | Ø25,4 | 0,1 | 79% |
| GCC-301081 | Ø25,4 | 0,2 | 63% |
| GCC-301021 | Ø25,4 | 0,3 | 50% |
| GCC-301031 | Ø25,4 | 0,5 | 32% |
| GCC-301041 | Ø25,4 | 1,0 | 10% |
| GCC-301051 | Ø25,4 | 1,5 | 3,2% |
| GCC-301061 | Ø25,4 | 2,0 | 1,0% |
| GCC-301071 | Ø25,4 | 3,0 | 0,1% |
| GCC-301002 | 50х50 | 0,045 | 90% |
| GCC-301012 | 50х50 | 0,1 | 79% |
| GCC-301022 | 50х50 | 0,3 | 50% |
| GCC-301032 | 50х50 | 0,5 | 32% |
| GCC-301042 | 50х50 | 1,0 | 10% |
| GCC-301052 | 50х50 | 1,5 | 3,2% |
| GCC-301062 | 50х50 | 2,0 | 1,0% |
| GCC-301072 | 50х50 | 3,0 | 0,1% |
