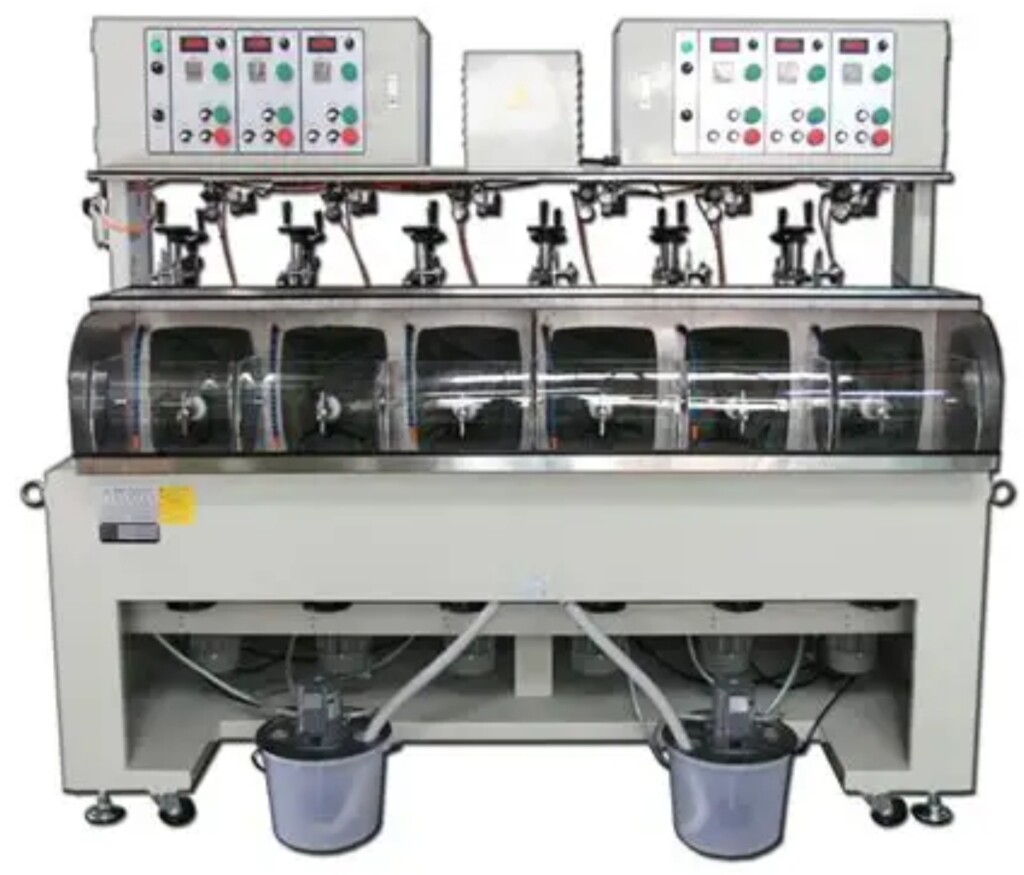

Рычажные сферошлифовальные станки LC-0506B / LC-JM06A для тонкой обработки
- Описание
- Спецификации
- Скачать документацию
Назначение и краткое описание:
Классические шлифовально-полировально-доводочные рычажные станки, предназначенные для тонкой шлифовки и полировки сферических поверхностей линз и плоских оптических деталей как одиночных, так и в блоке.
Основные технические характеристики LC-0506B / LC-JM06A
| Параметры | LC-0506B | LC-JM06A |
| Максимальный диаметр обработки, мм | 150 | 120 |
| Количество шпинделей (рабочих станций) | 6 | |
| Настройка рычажного механизма | Плечо 1:10 + дополнительный груз при необходимости, установка инструмента на резьбу | |
| Посадочный диаметр шпинделя, мм | 22 | |
| Редукторный двигатель | GH22/200/7,5 | |
| Метод оказания дополнительного давления на деталь | пневматический | |
| Скорость вращения шпинделя, об./мин. | 0,20-200 | 10-100 |
| Скорость вращения поворотной рамы, об./мин. | 0,20-200 | 10-60 |
| Диапазон поворота, мм | 0-100 | |
| Частотный преобразователь | 380В; 400Вт | |
| Габаритные размеры, мм | 2450 × 960 × 1700 | 2250 × 1100 × 1550 |
| Масса, кг | 800 | 1100 |
| Потребляемая мощность, кВт | 1,8 | |
| Рабочая ванна |
Круглая Ø220 мм из нержавеющей стали |
|
Комплектация LC-0506B / LC-JM06A:
- Шестишпиндельный станок (1 шт.);
- Охлаждающая циркуляционная система (6 шт.). Оснащение помпой для шлифовальной/полировальной суспензии;
- Установочные подставки на углы (4 шт.);
- Инструкция (1 шт.).
