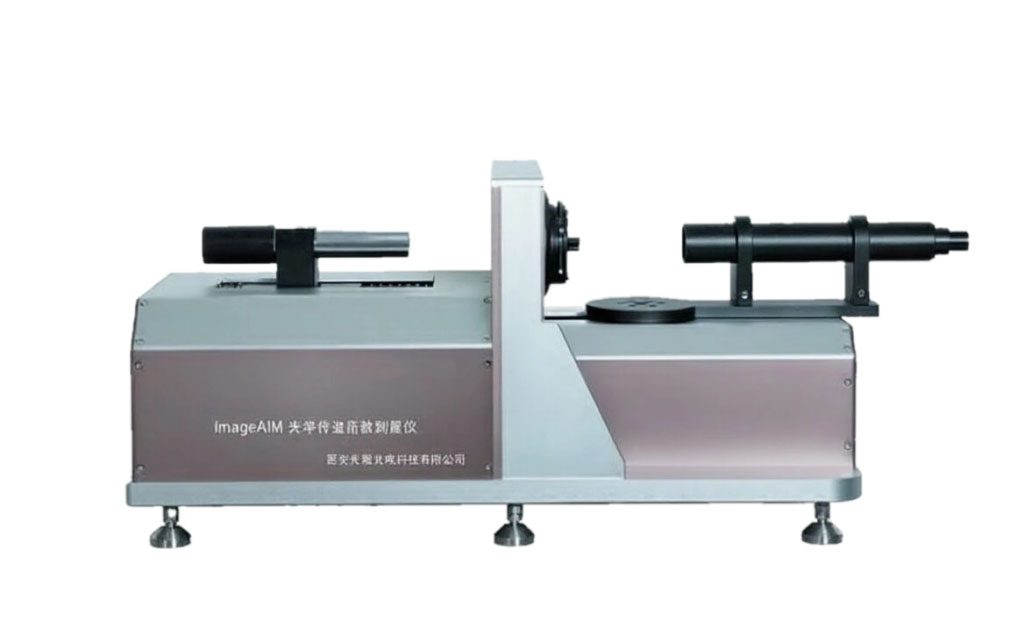

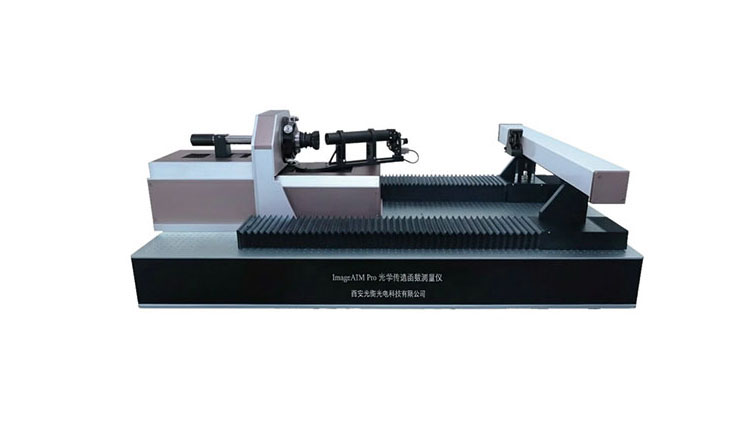

Приборы для измерения MTF (Modulation Transfer Function) или ЧКХ (частотно-контрастной характеристики) серии ImageAIM предназначены для измерения ЧКХ оптических линз или систем в диапазоне EFL от 3 до 150 мм. Данные приборы могут измерять как осевую, так и внеосевую ЧКХ, а также анализировать различные аберрации оптической системы: астигматизм, кривизну поля зрения, хроматизм и т.д.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | ImageAIM-Inf-H | ImageAIM-Inf-V | ImageAIM-Pro |
| Режим работы | Inf | Inf-Inf | Inf/Inf |
| Диапазон измерения | Inf | Inf | Inf/0,1-1 м |
| Рабочий диапазон длин волн | 400-700 нм | ||
| Поле/линия зрения | ±90° | ±90°/±0,5 м | |
| Диапазон по азимутальной оси | 360° | ||
| Максимальная высота изображения | ±25 мм | ||
| Фокусное расстояние автоколлиматора | 300 мм | ||
| Диапазон фокусного расстояния измеряемого образца | 3-150 мм | ||
| ЧКХ (MTF) повторяемость | 0,02% | ||
| ЧКХ (MTF) погрешность | ±0,05% | ||
| Погрешность измерения фокусного расстояния (EFL) | 0,3% | ||
| Анализируемые параметры | ЧКХ (MTF), астигматизм, кривизна поля, хроматизм и т.д. | ||
