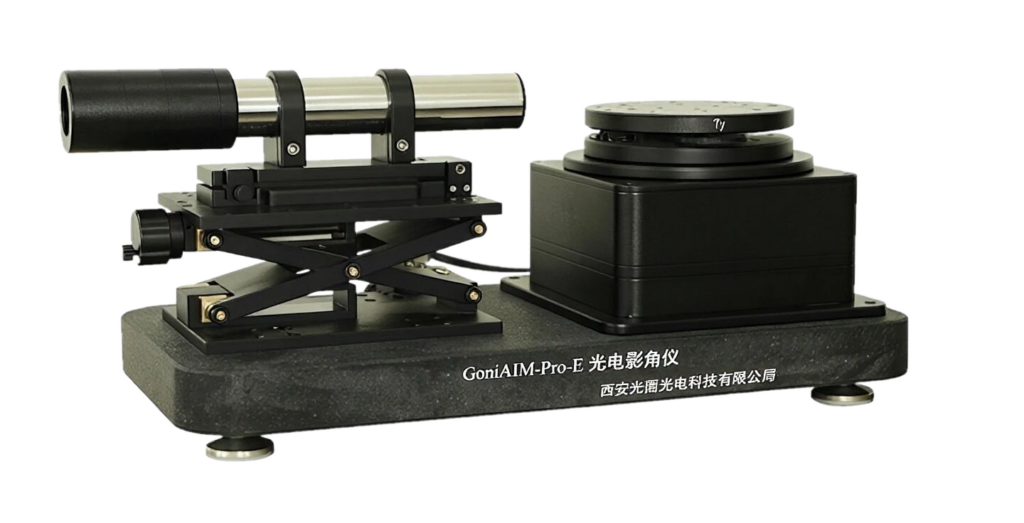

Гониометры серии GoniAIM
- Описание
- Спецификации
- Скачать документацию
Цифровые однотрубные гониометры серии GoniAIM — это высокоточные полноугловые цифровые гониометры, состоящие из цифрового фотоэлектрического автоколлимационного измерительного блока, высокоточного угломерного датчика и высокоточного поворотного стола на воздушных подшипниках. Они могут использоваться для измерения углов призм, оптических окон, а также для калибровочного измерения многогранного корпуса призмы. В комплект поставки входит специально разработанное ПО.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | GoniAIM Ultra-VM | GoniAIM Ultra | GoniAIM Pro | GoniAIM Base | GoniAIM Mac |
| Разрешение | 0,041" | 0,057" | 0,057" | 0,57" | 1" |
| Повторяемость | 0,3" | 0,5" | 1" | 3" | |
| Погрешность | ±0,5" | ±1" | ±3" | ±10" | |
| Диапазон | Двугранный угол 0 - 180◦ | ||||
| Произвольный угол 0 - 360◦ | |||||
| Ошибка пирамидальности | ±1" | ±3" | - | ||
| Фокусное расстояние автоколлиматора | 400 мм | 300 мм | 200 мм | 100 мм | |
| Разрешение Автоколлиматора |
0,01" | 0,02" | 0,1" | ||
| Погрешность Автоколлиматора |
±0,05" | ±0,1" | ±0,3" | ||
| Апертура Автоколлиматора |
45 мм | 40 мм | 30 мм | 38 мм | |
| Максимальный размер образца | 420 мм | 200 мм | 150 мм | ||
| Максимальная высота образца | 400 мм | 110 мм | |||
| Максимальная Масса образца |
50 кг | 30 кг | |||
| Потребление воздуха | 80 л/мин. | - | |||
| Вращение стола | Автоматическое | Автоматическое/Ручное | |||
| Масса | 100 кг | 50 кг | 45 кг | 30 кг | |
| Интерфейс | USB3.0 | DB62/USB2.0 | USB2.0 | ||
