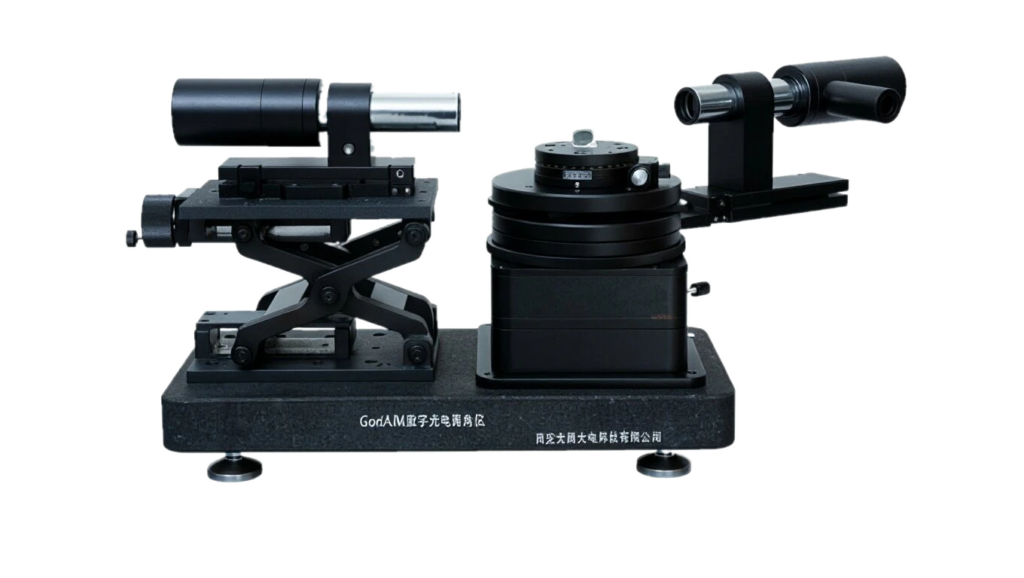

Гониометры серии GoniAIM Dual
- Описание
- Спецификации
- Скачать документацию
Двухтрубные цифровые гониометры серии GoniAIM Dual — это высокоточные приборы для измерения углов, состоящие из двух цифровых фотоэлектрических автоколлимационных измерительных блоков, высокоточных угломерных датчиков и высокоточного поворотного стола на воздушных подшипниках. Они могут использоваться для измерения стандартных оптических призм, углов клиньев и оптических окон. Двухтрубная конструкция прибора позволяет производить как абсолютные, так и сравнительные измерения различных углов, таких как двугранные углы, нормальные углы, углы наклона луча и боковые углы провисания. В комплект поставки входит специально разработанное ПО.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | GoniAIM DualPro | GoniAIM DualMac |
| Разрешение | 0,057" | 1" |
| Повторяемость | 0,5" | 1" |
| Погрешность | ±1" | ±10" |
| Диапазон | Двугранный угол 0 - 180° | |
| Произвольный угол 0 - 270° | ||
| Ошибка пирамидальности | ±1" | - |
| Фокусное расстояние автоколлиматора | 200 мм | 100 мм |
| Разрешение автоколлиматора | 0,01" | 0,1" |
| Погрешность автоколлиматора | ±0,05" | ±0,3" |
| Апертура автоколлиматора | 45 мм | 27 мм |
| Максимальный размер образца | 420 мм | 150 мм |
| Максимальная высота образца | 400 мм | 60 мм |
| Максимальная масса образца | 50 кг | 5 кг |
| Потребление воздуха | 80 л/мин. | - |
| Вращение стола | Автоматическое/ Ручное | Ручное |
| Масса | 100 кг | 15 кг |
| Интерфейс | DB62, USB2.0 | USB2.0/3.0 |
