Автоколлиматоры с постоянным фокусным расстоянием серии AIM
- Описание
- Спецификации
- Скачать документацию

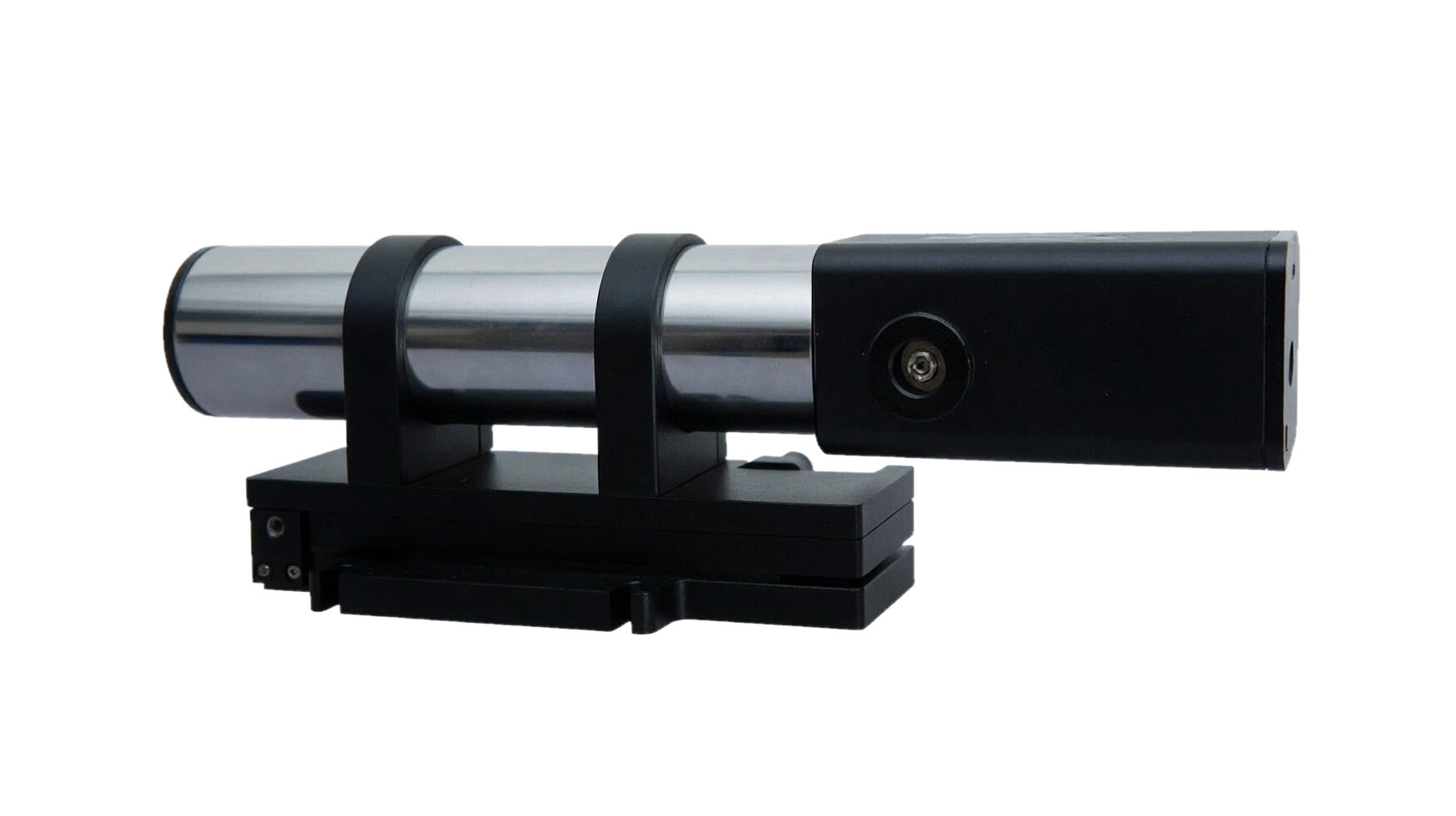

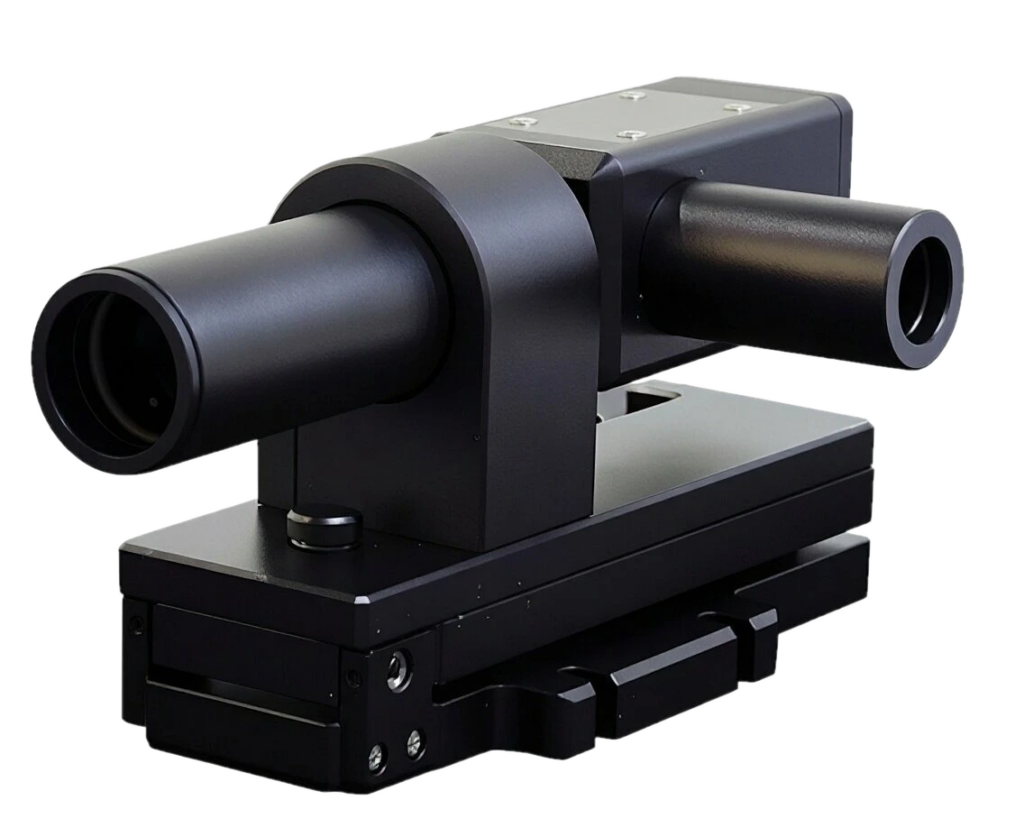

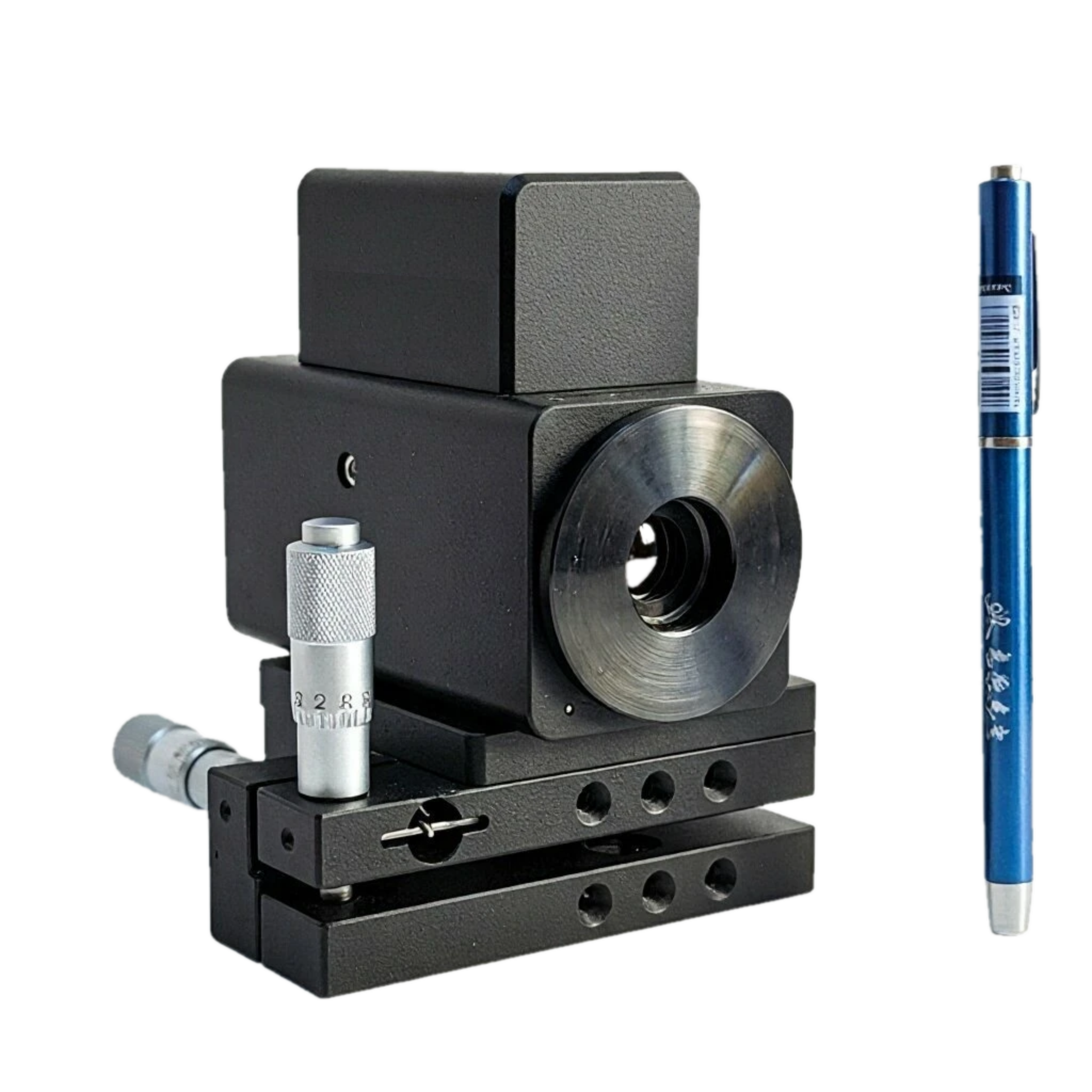

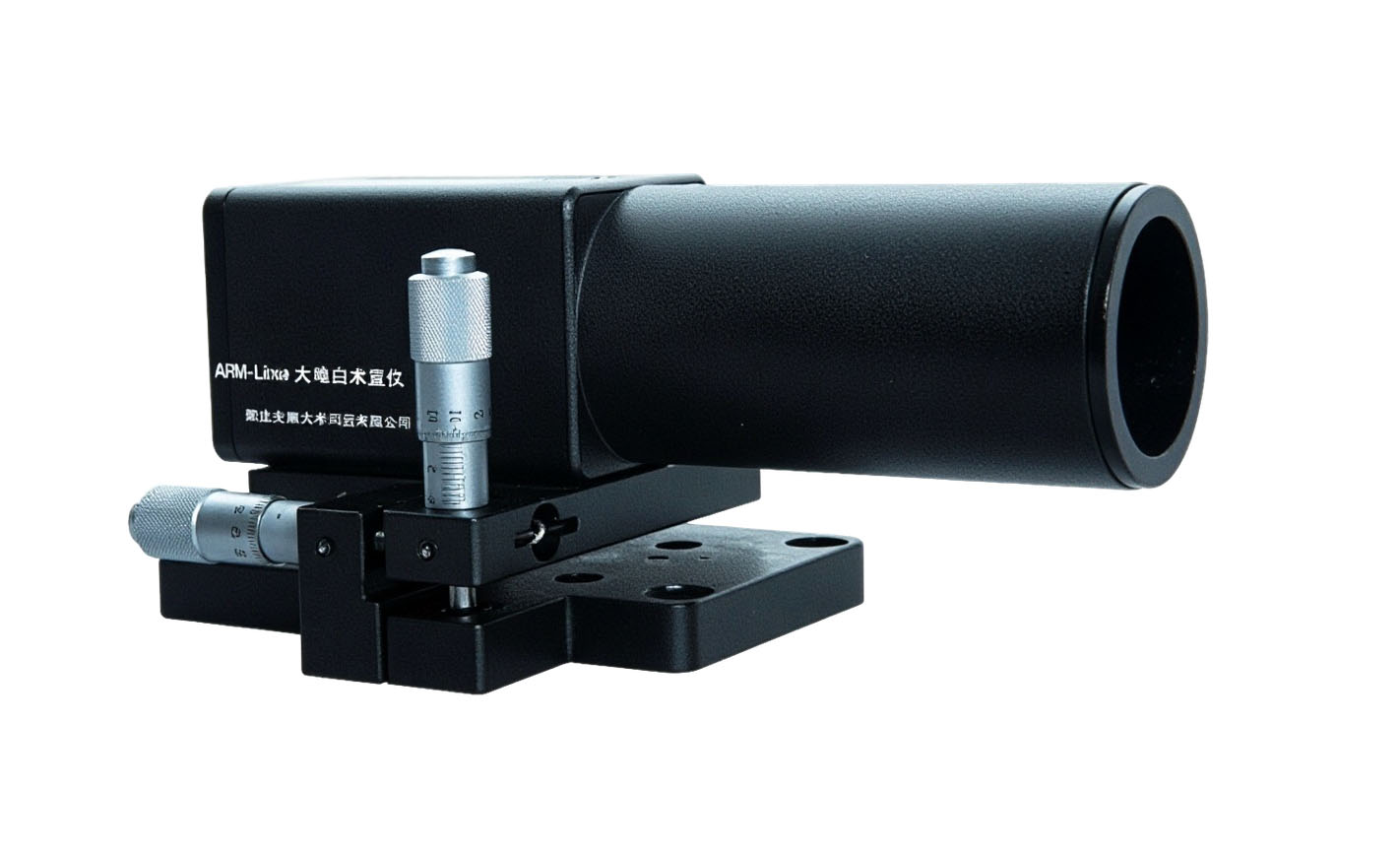

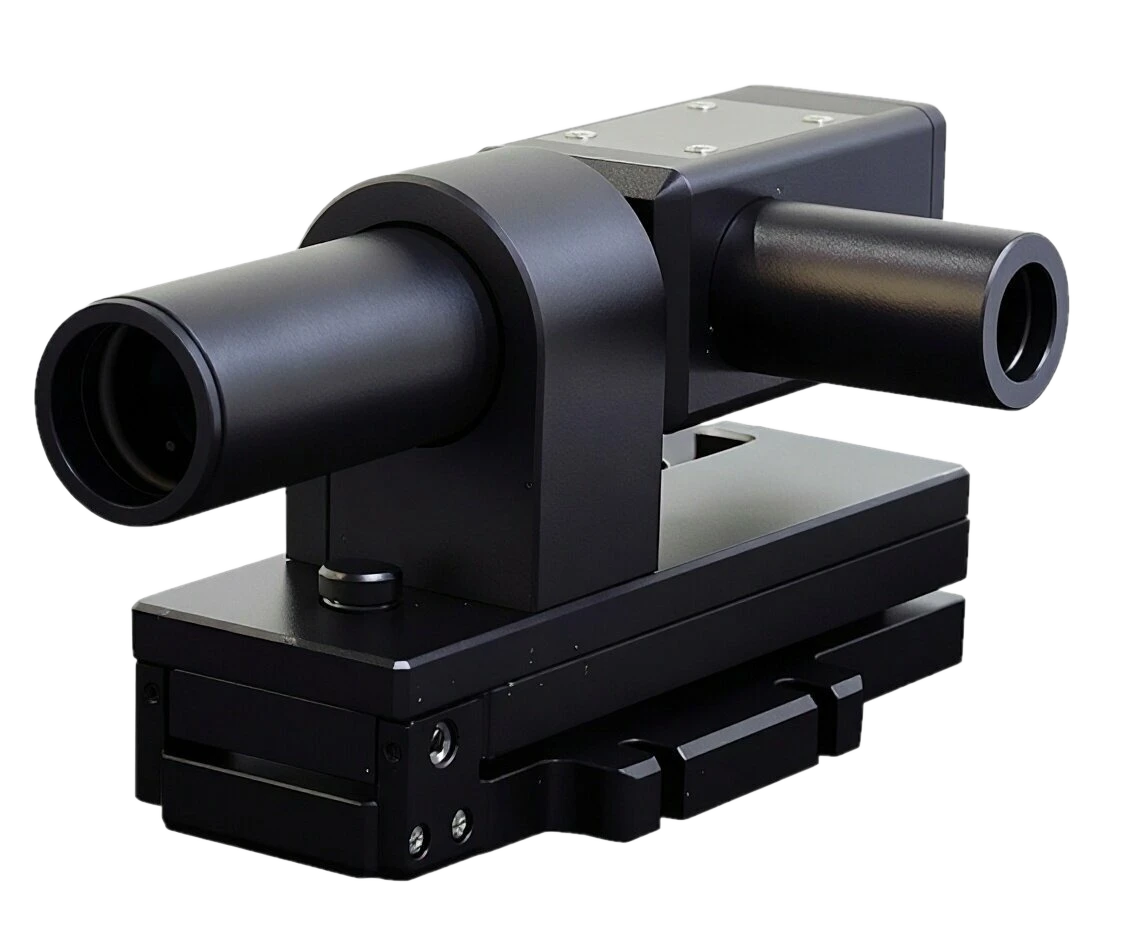

Автоколлиматоры AlM подразделяются на серии по степени точности и назначению: Laser, Base, EN, Std, Plus, Pro, Ultra, Line, Mini, WV. В серии Laser используется лазерный источник излучения, а в других – белый светодиод (400-1100 нм). Все серии могут использоваться для оптического выравнивания, точного измерения углов, а также измерения прямолинейности, параллельности, прямоугольности и плоскостности. Все серии имеют различные варианты фокусного расстояния, которые могут удовлетворить большинство потребностей пользователей. Серия Laser имеет специальное поле для позиционирования ПЗС-чипа. Автоколлиматоры с линейными трансляторами серии Line используются для измерения прямолинейности. Малогабаритные автоколлиматоры серии Mini в основном используется в качестве датчика угла наклона или там, где требуется широкий угол обзора и высокая точность. Автоколлиматоры серии AlM-WV отличаются сверхшироким углом обзора и высокой точностью, их поле зрения достигает 9000". Эти устройства обычно используются для настройки прецизионных широкоугольных оптических систем. Уникальный алгоритм и оптимизация конструкции AlM-WV используются для эффективного снижения искажений и нелинейности оптической системы, а также для обеспечения наилучшей точности работы во всем поле зрения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | F, мм | Разрешение | Повторяемость | Погрешность | Апертура, мм | Поле зрения | Интерфейс | Рабочая дистан-
ция, м |
|
| ±50" | ±900" | ||||||||

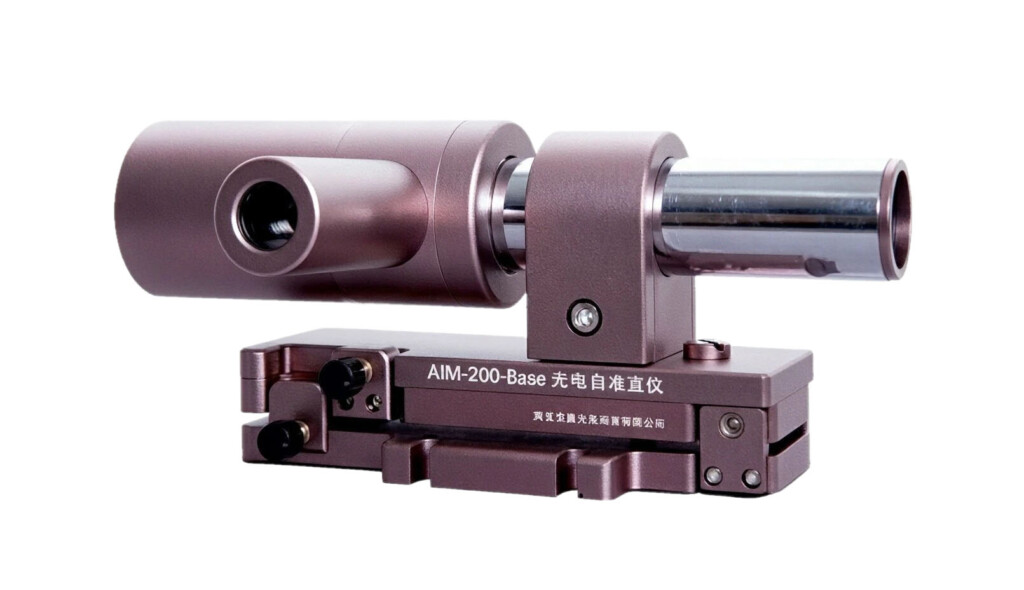

| Серия автоколлиматоров AIM-Base | |||||||||
| AIM-160-Base | 160 | 0,02"/0,001" | 0,1" | ±0,2" | ±0,5" | 30 | 4250"×3350" | USB2.0 | 8 |
| AIM-200-Base | 200 | 30/55 | 3400"×2700" | 10/30 | |||||
| AIM-300-Base | 300 | 40/55 | 2250"×1800" | 20/30 | |||||
| Серия автоколлиматоров AIM-EN | |||||||||
| AIM-160-EN | 160 | 0,02"/0,001" | 0,1" | - | ±0,3" | 30 | 4250"×3350" | USB2.0
|
8 |
| AIM-200-EN | 200 | 30/55 | 3400"×2700" | 10/30 | |||||
| AIM-300-EN | 300 | 40/55 | 2250"×1800" | 20/30 | |||||
| Серия автоколлиматоров AIM-Std | |||||||||
| AIM-200- Std | 200 | 0,01"/0,001" | 0,03" | ±0,1" | ±0,25" | 30/55 | 3650"×2700" | USB3.0
|
10/30 |
| AIM-300- Std | 300 | 40/55 | 2400"×1800" | 20/30 | |||||
| AIM-500- Std | 500 | 60 | 1400"×1050"
2250"×2250" |
30 | |||||
| Серия автоколлиматоров AIM-Plus | |||||||||
| AIM-200-Plus | 200 | 0,01"/0,001" | 0,03" | - | ±0,2" | 30/55 | 3650"×2700" | USB3.0
|
10/30 |
| AIM-300-Plus | 300 | 40/55 | 2400"×1800" | 20/30 | |||||
| AIM-500-Plus | 500 | 60 | 1400"×1050"
2250"×2250" |
30 | |||||
| Серия автоколлиматоров AIM-Pro | |||||||||
| AIM-300-Pro | 300 | 0,01"/0,001" | 0,02" | - | ±0,1" | 40 | 2400"×1800" | USB3.0
|
20 |
| AIM-500-Pro | 500 | 60 | 1400"×1050"
2250"×2250" |
30 | |||||
| Серия автоколлиматоров AIM-Ultra | |||||||||
| AIM-500-Ultra | 500 | 0,001" | 0,02" | - | ±0,05" | 40 | 2600"×1900" | USB3.0 | - |
| Серия автоколлиматоров AIM-Laser | |||||||||
| AIM-200-Laser | 200 | 0,3" | 0,5" | - | ±1" | 30 | 3400"×2700" | USB2.0
|
10 |
| AIM-300-Laser | 300 | 0,1" | 0,3" | - | ±0,5" | 40 | 2250"×1800" | 30 | |
| Серия автоколлиматоров AIM-Line | |||||||||
| AIM-100-Line | 100 | 0,1" | 0,2" | ±0,3" | ±0,6" | 38 | 6800"×5400" | USB2.0
|
15 |
| Серия автоколлиматоров AIM-Mini | |||||||||
| AIM-50-Mini | 50 | 0,1" | 0,5" | ±1” | ±4" | 15 | 13500"×10500" | USB2.0
|
3 |
| Серия автоколлиматоров AIM-WV | |||||||||
| AIM-160-WV | 160 | 0,03" | 0,06" | ±0,1" | ±0,5" | 30 | 2,5°×1,83° | - | - |
| AIM-200-WV | 200 | ±0,3" | 2,0°×1,45° | ||||||
