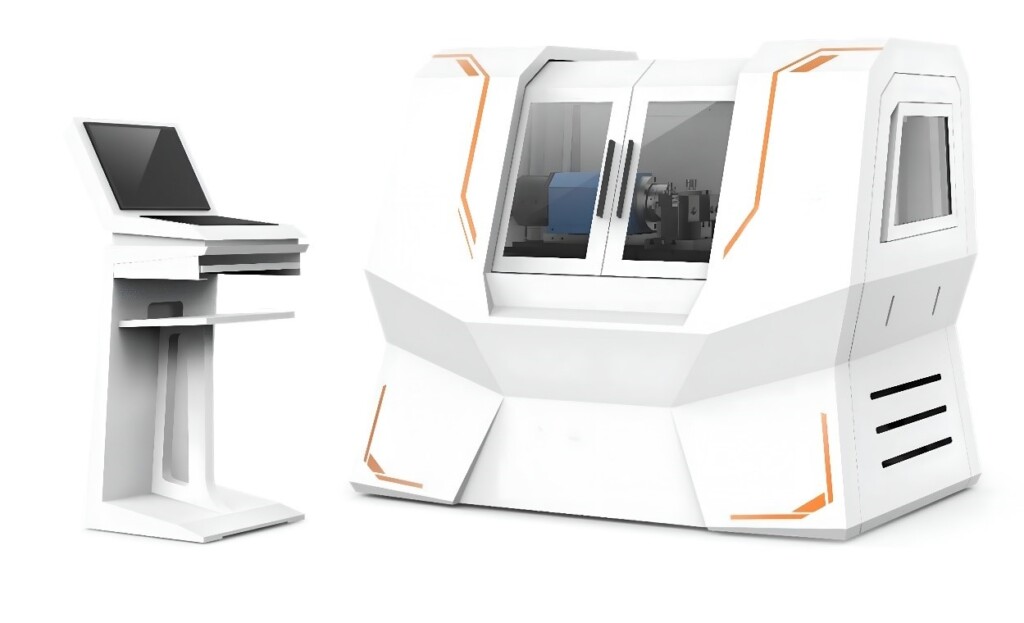

Серия станков алмазного точения LCC
- Описание
- Спецификации
- Скачать документацию
Назначение и краткое описание:
LCC – это серия сверхточных одноточечных алмазных токарных станков, которая используется для прецизионной токарной обработки оптических элементов, максимальный диаметр обрабатываемых поверхностей: 800 мм, шероховатость поверхности: Ra < 2 нм, точность поверхности: PV < 0,2 мкм. Данные станки могут обрабатывать широкий спектр высокоточных плоских, сферических, асферических элементов и элементов свободной формы. Дополнительная ось B обеспечивает функцию индексации на 360°. Перечень обрабатываемых материалов включает медь, алюминий, никелированные поверхности, монокристаллический германий, хальконидное стекло, селенид цинка, PMMA и другие материалы. Станки серии LCC являются необходимым оборудованием для сверхточной обработки различных прецизионных оптических элементов (линз, пресс-форм, зеркал и т.д.)
Особенности серии станков алмазного точения LCC:
- Сверхточный гидростатический шпиндель с дополнительной функцией поворота по оси С;
- Шпиндель со встроенным двигателем + высокоточный энкодер;
- На осях X/Z установлены гидростатические направляющие, которые приводятся в движение линейными двигателями с полным замкнутым контуром управления;
- Программируемый контроллер РМАС;
- Возможность изменения степени вакуума;
- Прецизионные держатели инструментов;
- Оперативная система регулировки динамического баланса;
- Самовыравнивающаяся система виброизоляции воздушного поплавка;
- Система очистки сжатого воздуха;
- Сервогидравлическая система постоянного давления;
- Микроскоп для настройки оптического инструмента и ПЗС камера для оптического наблюдения.
Основные технические характеристики серии станков алмазного точения LCC
| LCC-250A | LCC-350A | LCC-450A | LCC-650A | LCC-800A | |
| Базовая конфигурация | Сверхточный газогидростатический шпиндель, сверхточная жидкостная гидростатическая направляющая, компоновка типа “Т” | ||||
| Виброизоляция | Пассивная пневматическая | ||||
| Система управления | Программируемый контроллер PMAC | ||||
| Программное обеспечение | SPDT2DTools | ||||
| Программируемое разрешение | Линейное: 0,1 нм Угловое: 0,0000001° |
||||
| Точностные параметры | Шероховатость поверхности: Ra <2 нм Точность формы поверхности: PV <0,2 мкм | ||||
| Прямолинейность направляющих по осям X, Z | 0,1 мкм / 100 мм | ||||
| Тип привода по осям X, Z | Линейный двигатель | ||||
| Разрешение шкалы по осям X, Z |
31,25 мкм | ||||
| Максимальный размер обрабатываемых деталей | 250 мм | 350 мм | 450 мм | 650 мм | 800 мм |
| Максимальный ход по оси X | 220 мм | 350 мм | 350 мм | 350 мм | 450 мм |
| Максимальный ход по оси Z | 220 мм | 350 мм | 350 мм | 350 мм | 450 мм |
| Скорость вращения шпинделя детали | 0-10000 об/мин | 0-4000 об/мин | 0-4000 об/мин | 0-4000 об/мин | 0-1500 об/мин |
| Погрешность вращения шпинделя | ≤20 нм | ≤30 нм | ≤30 нм | ≤30 нм | ≤50 нм |
| Ось С (опционально) | Скорость вращения шпинделя 0-1000 об./мин., погрешность установки угла 5”, повторяемость установки угла 2” | ||||
| Ось B (опционально) | Обеспечение функции индексации на 360° | ||||
| Приспособление токарное (опционально) | Фрезерование торцевых поверхностей | ||||
| Обрабатываемые материалы | Никель, медь, алюминий, монокристаллический германий, монокристаллический кремний, халькогенидное стекло, селенид цинка, сульфид цинка, фторид кальция, PMMA пластик и т.п. | ||||
| Типы обрабатываемых деталей | Различные инфракрасные линзы, металлические зеркала, многопризменные зеркала, никелированные сердечники пресс-форм, медные сердечники пресс-форм, алюминиевые сердечники пресс-форм, оптические кристаллы (утончение), линзы для ортокератологии | ||||
Комплектация серии станков алмазного точения LCC:
- Основание из натурального гранита;
- Аэростатическая система вала, система обработки воздуха;
- Гидростатическая направляющая, гидравлическая система подачи масла;
- Интегрированная система водяного охлаждения шпинделя;
- Оптическая линейка Heidenhain, карта управления высокого уровня PMAC;
- Автоматическая горизонтальная 3D система виброизоляции воздушной флотации;
- С собственным программным обеспечением динамического баланса шпинделя;
- Один комплект устройства охлаждения смазки распылением;
- Одна вакуумная присоска на конце шпинделя 200 мм;
- Вакуумное давление вакуумной присоски может быть регулировано в трех передачах;
- Комплект вертикального оптического микроскопа настройки инструмента;
- Один комплект оптической камеры наблюдения;
- Один комплект импортированного счетчика индуктивности и держателя счетчика;
- Два комплекта держателя инструмента точной регулировки из нержавеющей стали;
- Руководство по эксплуатации.
