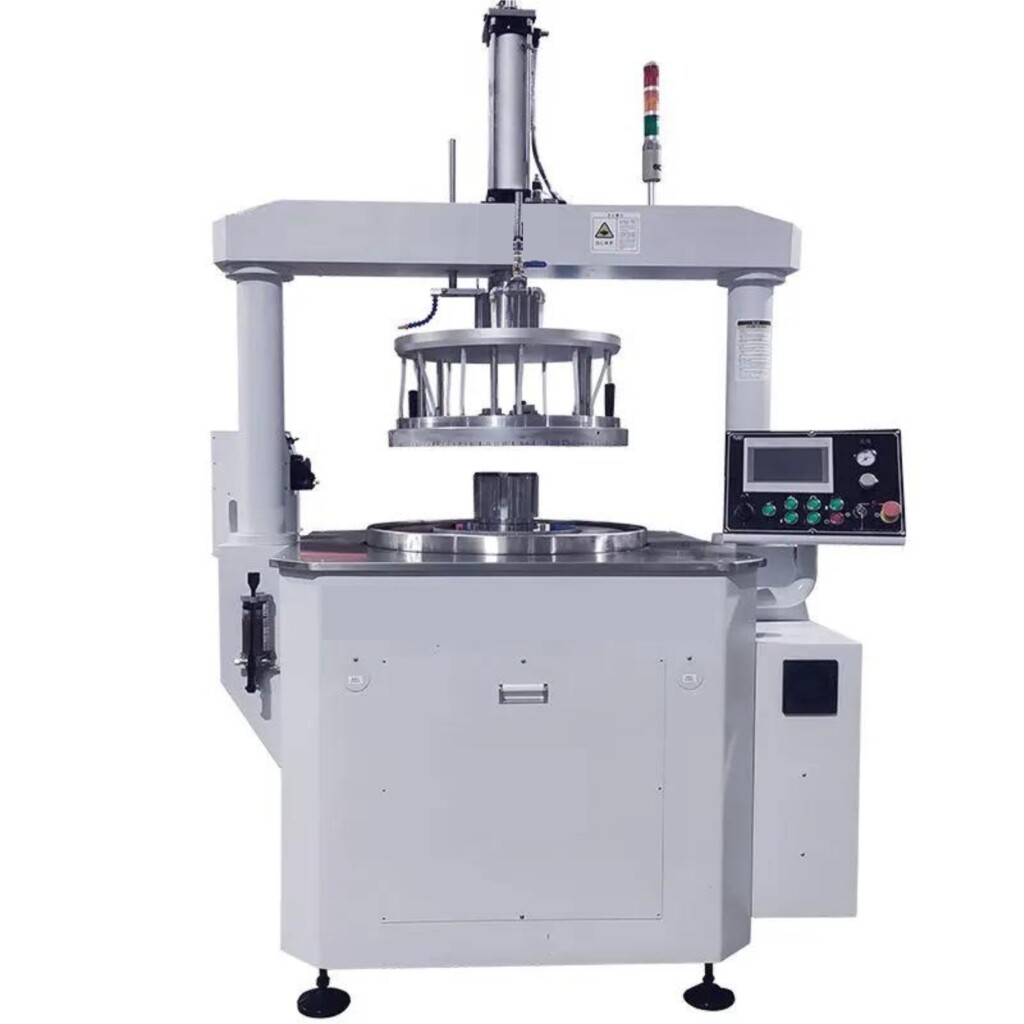

Станки двустороннего полирования 9BF-1M5P/9BF-1M5L
- Описание
- Спецификации
- Скачать документацию
Основные технические характеристики 9BF-1M5P/9BF-1M5L
| Параметр | 9BF-1M5P | 9BF-1M5L | |
| Размер верхней и нижней пластины, мм | Ø640 × Ø235 × 30 | ||
| Частота вращения нижнего полировального диска, об./мин. | 0-60 | ||
| Частота вращения верхнего полировального диска, об./мин. | 0-20 | ||
| Толщина обрабатываемых заготовок, мм | 0,15-25 | ||
| Максимальный диаметр обрабатываемой заготовки, мм | 150 | ||
| Рабочее напряжение, В | 380 (постоянный ток 50 Гц) | ||
| Потребляемая мощность, кВт | 6,5 | 5 | |
| Размеры (Ш×Д×В), мм | 1040 × 1400 × 2360 | ||
| Масса, кг | 2200 | ||

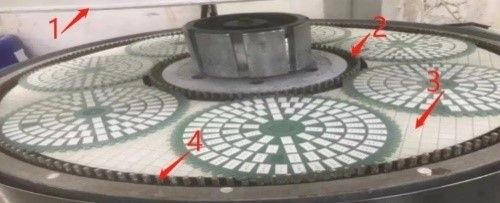

1 – Верхний диск, 2 – внутренняя шестерня, 3 – нижний диск, 4 – внешняя шестерня.
| Количество двигателей | Функция двигателей | Достижимая ошибка поверхностей |
|
| 9BF-1M5P | 1 | 1 - отвечает за движение 1, 2, 3, 4 | PV≤10 мкм |
| 9BF-2M5P | 2 | 1 - отвечает за движение 1, 2 2 - отвечает за движение 3, 4 |
PV≤1 мкм |
| 9BF-3M5P | 3 | 1 - отвечает за движение 1, 2 2 - отвечает за движение 3 3 - отвечает за движение 4 |
PV≤0,3 мкм |
Комплектация 9BF-1M5P/9BF-1M5L:
- Базовый блок;
- Автоматическая система подачи суспензии;
- Система торцевания и проточки канавок;
- Комплект электрооборудования;
- Комплект пневмооборудования;
- Комплект правящего инструмента.
